WAGO 221 Serisi
Esnek, Hızlı ve Güvenli
Kolu açın, iletkeni yerleştirin ve kolu tekrar kapatın; bağlantı işlemi tamamlanır. Tak-çıkar gerektirmeyen kol mekanizmasına sahip WAGO 221 Serisi Bağlantı Klemensleri, tek damarlı, örgülü ve ince damarlı iletkenlerin güvenli, hızlı ve kolay biçimde bağlanmasına imkan verir.
Farklı tasarım ve model seçenekleriyle sunulan 221 Serisi, geniş aksesuar yelpazesi sayesinde çok sayıda uygulamada kullanılabilecek pratik bir çözüm oluşturur.
Avantajlar
Tüm İletken Tipleri İçin İki Boyut
İki, üç ve beş iletkenli klemens seçenekleri ile farklı kesitlerdeki iletkenler kolayca bağlanabilir. Yeni nesil klemensler, 0,14–4 mm² aralığındaki ince damarlı iletkenleri ve 0,2–4 mm² aralığındaki tek damarlı ile örgülü iletkenleri (24–12 AWG) destekler. 6 mm² (10 AWG) versiyonu ise 0,5–6 mm² (20–10 AWG) aralığındaki tüm iletken tiplerinin bağlantısına olanak sağlar.
Son Derece Kolay Kullanım

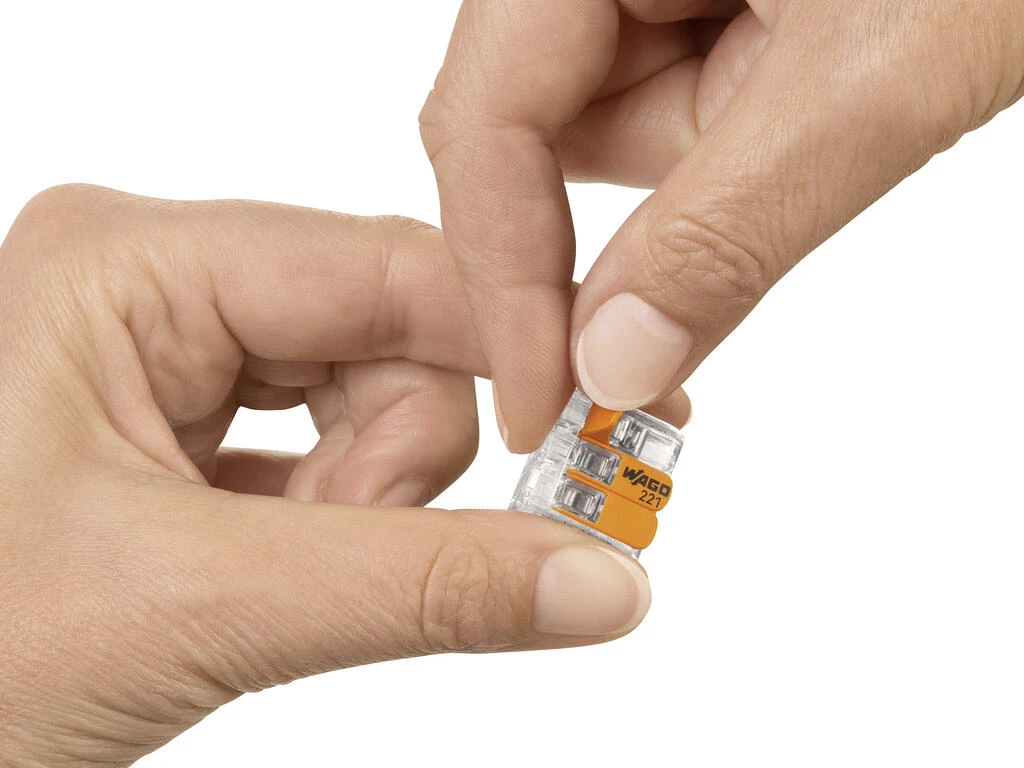

WAGO 221 Serisi Bağlantı Klemensleri, hızlı ve zahmetsiz kullanım için geliştirilmiştir. Kolun açılması için düşük bir kuvvet yeterlidir. Böylece iletkenler, herhangi bir alet gerektirmeden kısa sürede bağlanabilir. Klemensin her iki yanında bulunan girintili tutma alanları ise bağlantı sırasında güvenli ve konforlu kavrama sunar.
İki Test Yuvası
Yeni WAGO 221 Serisi Bağlantı Klemensleri ile voltaj kontrolü artık her iki taraftan da yapılabilir. Klemens monte edilmiş durumda olsa bile test erişimi devam eder. WAGO baskısının bulunduğu bölümde iki ayrı test yuvası yer alır; bunlardan biri iletken giriş tarafında, diğeri ise karşı yüzeydedir. Bu yapı, montaj sonrasında da kolay test yapılmasını mümkün kılar. Ayrıca tüm varyantlar, standart test probları ile güvenli temas sağlar.
221 Serisi Dağıtım Kabinlerinde Üstün Çözüm

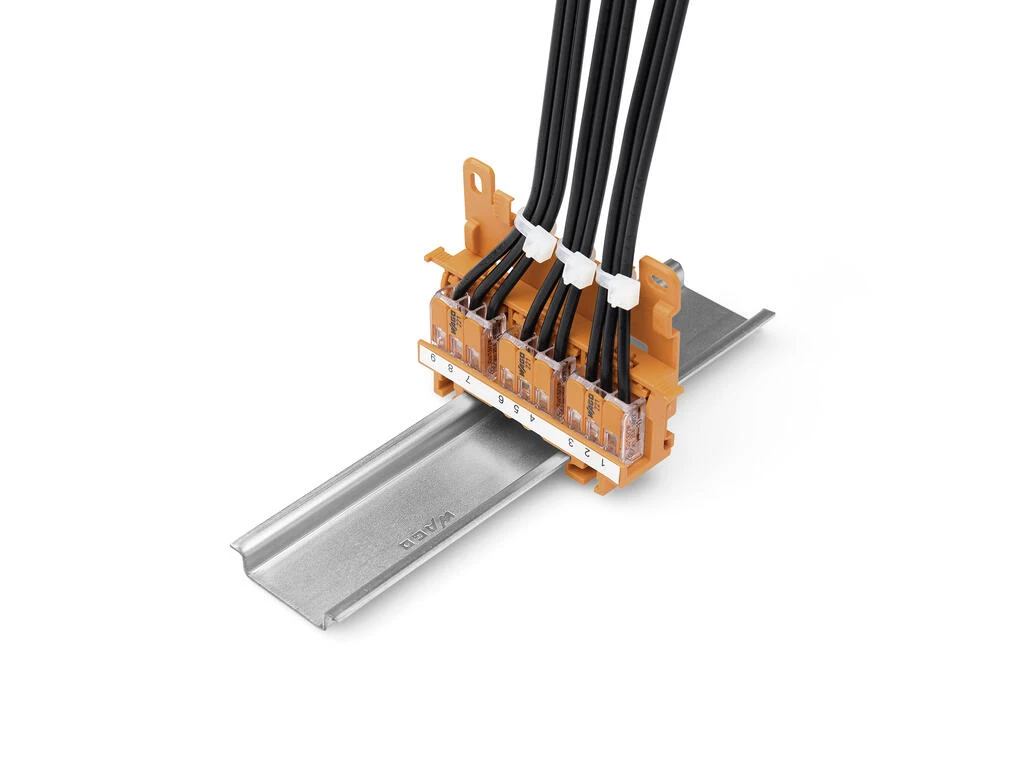

İki, üç ve beş iletkenli tüm WAGO 221 Serisi Bağlantı Klemensleri modelleri için uygun montaj taşıyıcıları bulunmaktadır. Bu taşıyıcılar yatay veya dikey olarak kullanılabilir. DIN raya doğrudan sabitlenebilir ya da düz yüzeylere vida ile monte edilebilir. Esnek montaj klipsleri sayesinde klemenslerin takılması ve çıkarılması kolaylaşır. İletkenler, taşıyıcıya yerleştirilmeden önce de sonra da rahatlıkla bağlanabilir veya sökülebilir. Her zaman erişilebilir durumda olan test yuvası, VDE gerekliliklerine uyumu destekler.

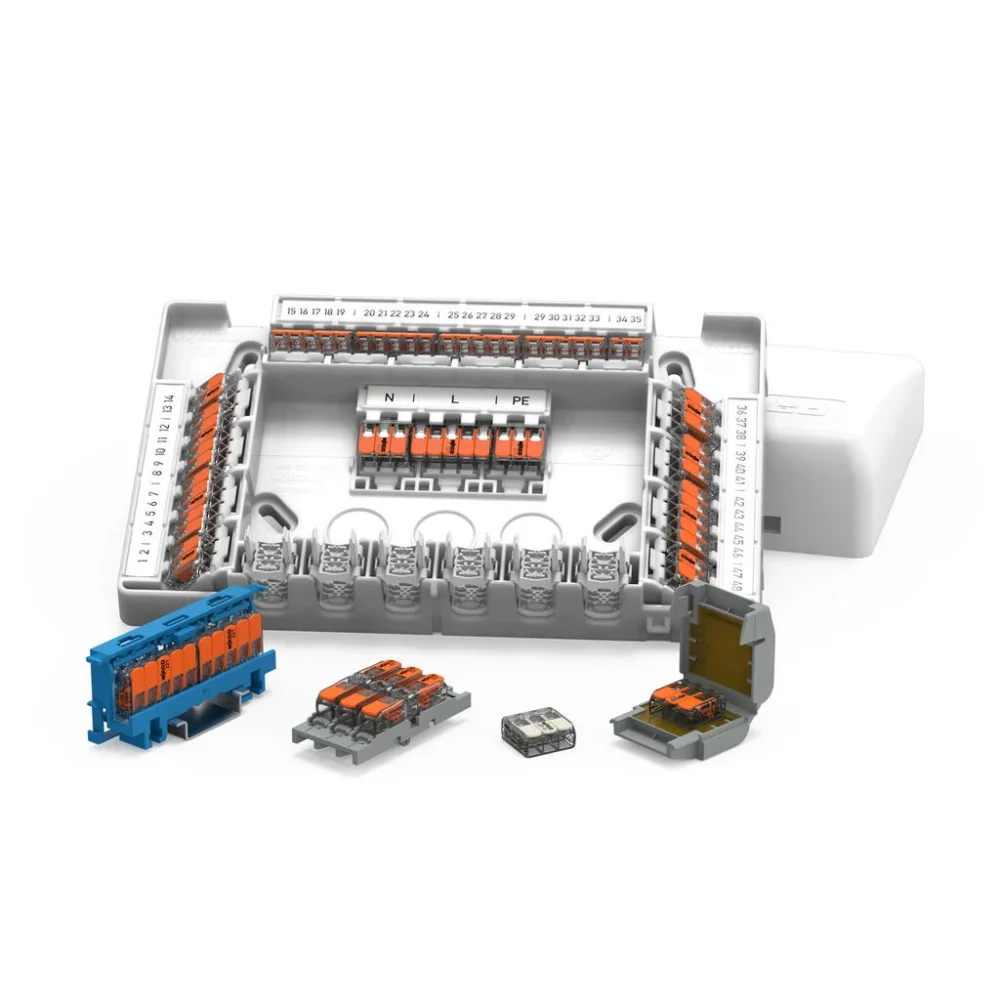

221 Serisi Bağlantı Klemensleri ve Aksesuarları
A) 221 Serisi 10 İletkenli Kollu Buat Klemensi
Yeni 10 iletkenli çift katlı kollu buat klemensi, aynı potansiyele sahip on iletkene kadar bağlantının aletsiz biçimde yapılmasını sağlar. Ürün, 2, 3 ve 5 iletkenli versiyonlarda sunulan güvenilir performans ve sertifikasyon seviyelerini korur.
B) WAGO Yeşil Seri Kollu Klemens
Daha hızlı, daha kolay ve daha güvenli kullanım, 221 Serisi’nin temel özellikleri arasında yer alır. Yeni Yeşil Seri versiyon ise biyo-döngüsel ve geri dönüştürülmüş plastiklerden üretilmiştir. Böylece mevcut kaynakların yeniden kullanımı desteklenirken, daha sürdürülebilir ürün yaklaşımına katkı sağlanır.
C) 221 Serisi Çift Katlı Kollu Buat Klemensleri
WAGO 221 Serisi Çift Katlı Kollu Buat Klemensleri, 0,14–6 mm² (24–10 AWG) aralığındaki tüm iletken tiplerinin bağlanmasına olanak tanır. Kolay kullanım, farklı model seçenekleri ve işlevsel tasarım, ürünün öne çıkan özellikleri arasında yer alır.
D) 221 Serisi Kollu Seri Bağlantı Klemensi
WAGO 221 Serisi Kollu Seri Bağlantı Klemensi, tüm iletken tiplerini tek bir bağlantı noktasında birleştirir. 221 Serisi’nin sağladığı avantajları daha ince ve kompakt bir yapı içerisinde sunar. Opsiyonel adaptörler sayesinde modüler montaj yapılabilir. Tek bir adaptör üzerinden beşe kadar sabit pozisyonlu kutup düzeni oluşturulabilir.
E) 221 Serisi Buat Kutusu
Birden fazla kablonun aynı noktada buluştuğu uygulamalarda bağlantılar karmaşık hale gelebilir. WAGO 221 Serisi Buat Kutusu, 221 Serisi Bağlantı Klemensleri ile birlikte kullanıldığında, 4 mm²’ye kadar (12 AWG) tüm iletken tiplerinin bağlanmasını sağlar. Tek kutu içerisinde 60 adede kadar iletken için güvenli bağlantı oluşturulabilir.
F) Gelbox
WAGO Gelbox, ekleme konektörleri için IPX8 koruma sınıfı sunar. Ürün, hızlı ve güvenilir kullanım için tasarlanmıştır. Altı farklı boyutta sunulur ve 221 Serisi Buat Klemensleri ile birlikte kullanılabilir.
G) Köprüleme
WAGO Köprüleme Mekanizması, 221 Serisi Buat Klemenslerinde aynı potansiyeldeki bağlantı noktalarının artırılmasını sağlar. DIN ray adaptörü üzerinde sekiz bağlantı noktasına kadar potansiyel dağıtımı yapılabilir. Ürün; kilitleme mekanizmalı veya kilitlemesiz kontak noktası kolu seçenekleriyle, mavi ve gri renklerde dört farklı varyant halinde sunulur.
H) 221 Serisi Montaj Taşıyıcıları
WAGO 221 Serisi Montaj Taşıyıcıları, 221 Serisi Buat Klemensleri ile gerçekleştirilen dağıtım uygulamaları için geliştirilmiştir. Koyu gri/sarı ve mavi renk seçenekleri, kontrol panosunda nötr ile PE (toprak) iletkenlerinin kolay şekilde ayırt edilmesine yardımcı olur. Daha düzenli kurulum, hızlı arıza tespiti ve kolay bakım imkanı sağlar.
İ) Ex Uygulamaları için 221 Serisi
WAGO 221 Serisi Ex Uygulamaları İçin Ek Konektörü, tehlikeli alan uygulamalarına yönelik olarak geliştirilmiştir. Özellikle dağıtım kutuları, terminal kutuları, aydınlatma sistemleri ve elektronik cihaz üreticileri için yeni tasarım alternatifleri sunar.
